Rodelta Contador de eventos (totalizador) C-2015
e-mail
 TEL (44) 3259-2509
O contador C-2015 é indicado para aplicações que requer um aparelho com alta perfórmance, restrição de espaço, com todas funções, vistas somente em produtos com gabinetes maiores que este.
Possui 2 setpoints, associados a 2 reles de saída, cada um com seu temporizador.
Pode ser aplicado à sistemas tracionadores, com controle de enchimento, tracionamento e corte, medida de comprimento, contagem de eventos em geral.
Possui 2 registros independentes de contagem, um parcial e outro que totaliza as parcelas até 10 bilhões.
Todo o sistema é muito simples de instalar, configurar e operar.
C-2015
Funcionamento: Ajústa-se um valor para o qual queremos que o setpoint1 faça atuar o rele1. Ajústa-se o tempo de atuação do rele1 em segundos. O mesmo se faz com o setpoint2. Ao atingir o setpoint1 o rele1 atua, ao atingir o setpoint2, reinicializa o contador parcial, passando essa contagem para o registro totalizador, atua o rele 2.
Pode-se a qualquer momento consultar os valores programados, como a contagem atual, setpoint1, setpoint2, totalizadores, e mudar em tempo de execução para visualizar contagem para baixo ou para cima.
Subindo o nível de sinal na entrada subtratora (ou sentido de rotação) é iniciada uma de contagem.
Por programa, através de senha, é possível alterar os dados do totalizador, possibilitando o tranporte do aparelho para outra máquina.
O aparelho dispõe de status de funcionamento dos reles, bem como indicação de qual parâmetro estamos lendo.
Caracteríticas (features)
1-Contador de eventos digital (Totalizador) para frente de painel norma din pequenas dimensões.
2-Dois setpoints programáveis pelo usuário de 1 até 100.000 contagens
3-Saída 2 reles, NA ou NF configurado pelo usuário, 10A@125Vca,5A@220Vca
4-Dois temporizadores indepentendes programáveis de 1 a 99.999 segundos.
5-Máximo valor acumulado 10.000.000.000 (10 bilhões) de eventos.
6-Entrada para contato seco, NPN, PNP e tensão de 5 a 30 V.
7-Entrada para sinal subtrator por nível de tensão. Aplicação de encoders
8-Contagem para cima ou para baixo, acesso direto pelo frontal.
9-Reset no frontal e remoto configurável pelo usuário .
10- Frequência máxima repetitiva 20KHz. Duração min. do pulso repetitivo 50us
11-Display de led vermelho alto brilho 10mm altura, 5 dígitos (10 dígitos virtuais)
12-Alimentação 220Vca ou 127 Vca, outras sob pedido 125Vcc, 12Vcc, 24Vca etc.
13-Regulação automática de tensão ± 40% em 127Vca e -40% a 250V em 220Vca.
14- Temperatura de trabalho de 0 a 50 °C.
15- Dados mantidos por EEPROM por até 40 anos @25C, sem energia elétrica.
16-Contagem por interface óptica eletricamente isolada de 5 a 30 Vcc
17- Filtro para contagem de baixa frequência selecionável por software.
18- Várias possibilidades de configuração feita pelo usuário.
19- Setpoint 2 com reinicialização automática (reload).
20-Gabinete para frente de painel norma DIN 42x42x100mm, moldura 48x48mm.
21- Produzido com o mais sofisticado microprocessador RISC do mercado.

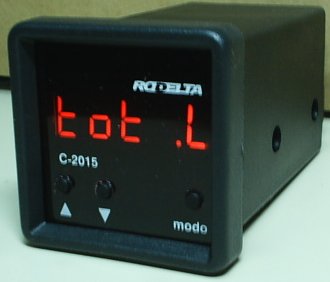

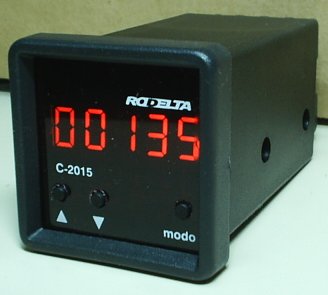

C-2015C-2015
C_2015

O rele 2 , borne 2 e 3 é eletricamente isolado. O rele 1 possui a fase do borne 8 comum.
Pode-se usar contato seco, transdutor NPN ou PNP ou ainda pulsos nos borne 5 e 6. Nesses bornes atua uma interface óptica isolada.
No borne azul: S entrada subtratora, R reset remoto. Borne 1 é o comum dos transdutores.
Todos os produtos Rodelta tem 2 anos de garantia e acessoria técnica gratuíta.
