H-1125 Horímetro + 6 comparadores + 1 temporizador

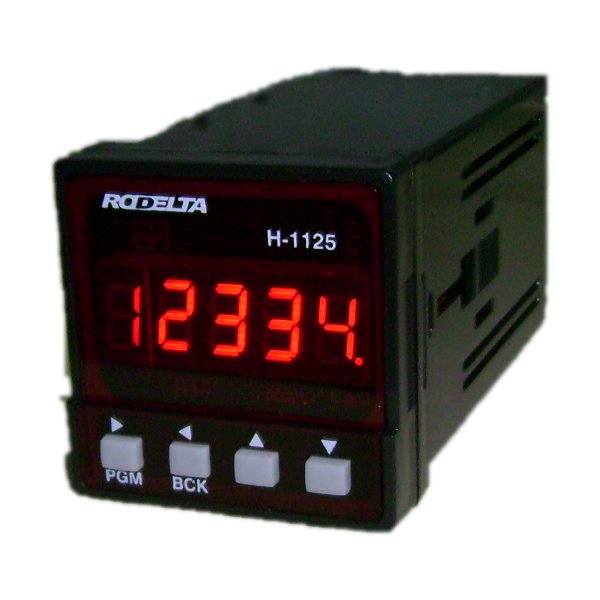

foto
Frente de painel moldura48x48mm
Corpo 45x45x95mm.

foto2

Exemplo de mensagem lançada no display após determinado tempo trabalhado, progra- mado pelo usuário. O usuário programa qual- quer texto que melhor lhe informe a ocorrên- cia.
foto3
Exemplo de código para Filtro de Ar, informando que deve ser feita a troca do filtro.
Os códigos são criados pelo usuário para cada parâmetro do comparador de horas trabalhadas

* Horímetro automatizador de manutenção, digital, qualidade industrial.

* Conta até 99.999,99 horas (11 anos trabalhando 24h por dia). Totalizador de horas.

* Registro horas parcial e registro totalizador (acumulador).

* Contador de eventos on / off  associado a entrada do horímetro.

* Seis comparadores (determinadores ou setpoints) programáveis, até 99.999 horas para manutenção de partes de uma máquina.

* Temporizador programável de 1 a 99.999 segundos (aproximadamente 28 h). A temporização do rele pode ser desabilitada ou  disparada por um dos comparadores (ao atingir horas trabalhadas de um dos determinadores ou setpoints).

* Rele do Comparador de Tempo Trabalhado (determinador) 10A resistivos SPDT.

* Apresenta mensagens no display relacionadas a ocorrências de um dos 6 eventos. Nomes ou códigos,  programados pelo usuário.

* Escalas em horas, horas + centésimos de horas(1/100 h); horas + minutos(1/60 h); horas + minutos + segundos, configuradas pelo usuário.

* Reset  remoto e pelo frontal , configurável pelo usuário.

* Contagem através de interface óptica isolada, acionado por tensão.

* Contagem diretamente ligada à carga, não precisa rele ou outra interface.

* Mantém a programação gravada em eeprom, não perde dados com falhas ou desligamentos.

* Fonte de seleção automática de 80 a 265Vca ou Vcc. Opcionalmente outros valores de tensão, 12Vcc, 24Vcc, 24Vca,etc.

* Sinal externo em faixas de tensão, standard de 5 a 265Vcc ou ca. Opcionalmente outras faixas.

* Controlado a cristal de quartzo. Exatidão ±20ppm @ 25°C

* Display sete segmentos led vermelho 14mm, máscara preta alto contraste. Leitura até 7m de distância.

* Caixa frente de painel em ABS norma din 45x45x95mm moldura 48x48mm

foto4
Modelo frente de painel totalizador de horas trabalhada.

foto traseira

Bornes Traseiro Versão 5 ou maior. Verifique sua versão.

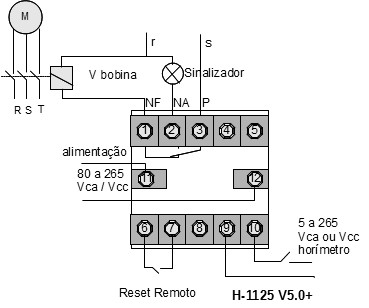

esquema motor
Acima vemos um motor controlado pelo rele do comparador de horas trabalhadas. Ao atingir o tempo de trabalho de certa peça, o rele abre o contato NF, desligando o motor e sinaliza com o contato NA a ocorrência descrita no display (manutenção a fazer) .

CÓDIGO CHAVE: H-1125-VVV-T-G

VVV- valor da voltagem de alimentação
012, 024, 048, 125,  U para fonte universal de 85 a 265 Vca ou Vcc
T- tipo da corrente de alimentação.
0 para corrente alternada.
1 para corrente contínua.
G- tipo do gabinete
0- para frente de painel
1- Frente painel com adaptador para trilho din 35mm.

Exemplos:
H-1125-U-0-0  modelo standard. Alimentação universal de 85 a 265Vca ou Vcc.
H-1125-024-1-0  Alimentação para 24Vcc



Baixar Manual do Modelo H-1125 V5.2 em pdf

Baixar Manual versões abaixo de 5.1 em .pdf

Homepage principal:
HOMEPAGE

E-MAIL clique aqui

TEL / FAX 47 3345 4222

Mais informações, manual de operação, etc:
H-1125 INFO


para ver esqumas elétricos:
ESQUEMAS

APLICAÇÃO:
Lubrificação automática por horas trabalhadas
Parar a máquina após atingir um dos tempos trabalhados programado em um dos parâmetros do comparador para manutenção.
Troca de óleo, água, borrifo, etc, automática
Acionamento automática por horas trabalhadas
Além das tarefas acima também realiza:
Medidas de horas trabalhadas para levantar custos
Horas trabalhadas para manutenção
Emitir um pulso programável a cada hora até 99.999 horas
