Horímetro H-1145 informações adicionais

E-Mail

Totaliza o tempo trabalhado da carga.. Se este tempo atingir o valor máximo programado, não permite o acionamento da carga até que seja atingido o tempo máximo do período programado. Ao atingir o tempo do período, reinicializa automaticamente o tempo permitido de trabalho da carga. Repete esse processo periodicamente.

Possui um horímetro que acumula o tempo trabalhado em horas e centésimos de horas, resetável pelo usuário.
Este horímetro acumula até 100.000 h.

Pode-se programar o tempo máximo permitido para o trabalho da carga, dentro de um período. Esse tempo pode ser programado em horas, em minutos ou em segundos. Ao atingir esse tempo de trabalho, não permite ligar a carga até que seja atingido o tempo máximo do período (programado).

Também podemos programar o período no qual queremos reinicializar, permitindo novo acionamento da carga até o tempo máximo permitido.
Nota: o horímetro acumula o valor total trabalhado não sendo resetado ao atingir o tempo do período, servindo portanto para controle de custo, tempo de manutenção ou ainda total de vazão média, por exemplo.

Reset – O horímetro é ressetado pelo usuário pelo frontal através de senha por tempo.
O tempo acumulado de vazão máxima é ressetado automaticamente quando o temporizador atingir o tempo programado para o período. Também é possível esse reset pelo usuário.

Aplicação- Alguns exemplos de aplicação:

1- Vazão máxima permitida em um poço por período.
Por razões quaisquer queremos controlar a vazão máxima de um poço, por exemplo a cada 24h não ultrapassar determinado limite de litros, ou seja, 10.000L a cada 24 horas.
Supondo que a bomba nos forneça uma vazão média de 20L/min e não podemos ultrapassar a 10.000L a cada 24 horas, a bomba não poderá ficar ligada por mais de 500 minutos.
Ajustamos o tempo máximo para 500minutos e o tempo de período para 24 horas (ou 1440min).
Podemos então usar a bomba de qualquer forma. O tempo de trabalho vai sendo totalizado. Quando o total atingir 500minutos de trabalho (10.000 L), a bomba não poderá mais ser ligada até que o tempo de período atinja 24horas. Ao completar o tempo de período, o total acumulado no período será resetado, permitindo que seja bombeado mais 10.000L dentro das próximas 24 horas.
O registrador do horímetro trabalha de forma independente, acumulando o total de horas trabalhadas pela carga, não sendo ressetado ao final de cada período. É ressetado somente pelo usuário, permitindo que este leia o total bombeado por mes, dia, ano, etc.

2- Para instalações que já dispõe de um sistema de controle de nível e acionamento, pode-se usar o H-1145 como inibidor desse sistema, dispensando sua entrada de acionamento do rele.

3- Trocar de carga ao atingir tempo máximo trabalhado, por determinado período.
Por exemplo, determinada carga não pode estar ligada por mais de 247segundos (tempo qualquer programável em horas, minutos ou segundos). Ao atingir esse tempo, queremos que outra carga seja acionada e ao final de determinado período programado, volte a acionar ou permitir a primeira carga.
O total trabalhado pela carga 1 ficará armazenado no horímetro do H-1145.

Configuração da Temporização.

Podemos configurar por programa se queremos a escala de tempo em segundo em minutos ou em horas, tanto para o setpoint ou para o período.
O acumulado no registrador independente do horímetro ficará armazenado em horas e centésimos de horas.


Funcionamento do modelo H-1145

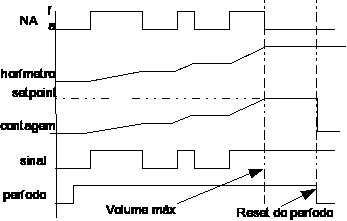

Gráfico do exemplo de aplicação1.
Contato NA- Estado do rele spdt relativo ao contato
normalmente aberto (NA) a = aberto, f= fechado.

Podemos notar pelo gráfico acima, a sempre que o sinal externo (comando) fica alto, fecha o contato na do rele e passa a contar o tempo em que este está fechado. Ao atingir o set point o contato NA é aberto, inibindo o acionamento da carga, mesmo com sinal alto na entrada de sinal externo.
Ao atingir o tempo final do período o valor parcial acumulado, dentro desse período é ressetado, permintindo que a carga seja novamente acioanada, dependendo do sinal externo.
O valor acumulado pelo horímetro fica armazenado, não é reinicializado ao final do período, somente poderá ser ressetado pelo usuário.

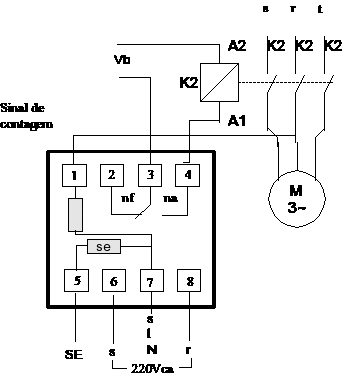

Esquema elétirco do exemplo de aplicação 1.


Observar que o rele é eletricamente isolado (contatos secos) podendo atuar dentro de outro aparelho, como interruptor, ou aplicar valores de voltagem diferente da alimentação do aparelho, nos contatos do rele.

Armazenagem dos dados:
O modelo H-1145 não perde a configuração nem os dados mesmo sem energia elétrica até por 40 anos. O aparelho não precisa ser mantido ligado à linha para manter seus dados. Também não é afetado, os dados, durante falhas na linha.
