Controlador KT-1195
esquema elétrico



Frente de painel 42x42mm




Figura 2.




1-Instalação procedimentos

2-Programação dos parâmetros

3-Precedimentos para manutenção

4-Esquema elétrico instalação

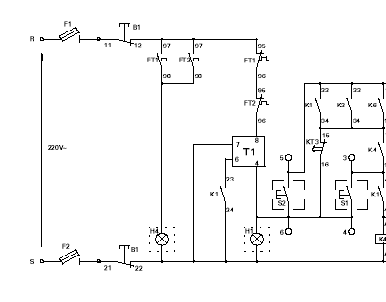

EXEMPLO DE INSERÇÃO DO CONTROLADOR




Na figura acima temos um exemplo de aplicação do modelo KT-1195. O aparelho está representado pelo retângulo T1.
Observe que a alimentação do aparelho é feita através dos borne 7 e 8 que estão ligados respectivamente às fases R e S.
O borne 6 é a entrada do sinal de contagem do horímetro.
Entre os bornes 8 e 4 há um contato que fecha sempre que o aparelho for energizado e as condições iniciais de temperatura, estabilidade da linha estiverem dentro da faixa de trabalho. Veja o contato na figura 2 ao lado.
O sensor de temperatura está conectado aos bornes 1 e 5 não indicado no esquema acima.
Funcionamento:

Ao ser energizado, aparecendo 220Vca no borne 7 e 8, o controlador verifica os parâmetros, checa linha estável e o sensor. Se todos os parâmetros estiverem ok, fecha os contatos internos ligados ao borne 8 e 4 fazendo a fase R aparecer no borne 4 disponibilizando tensão para o circuito de comando.
Nas versões de número acima de 2.4, ficará piscando o led do compressor, indicando compressor habilitado.

Ao dar partida um sinal de tensão de 220Vca aparecerá no borne 6. O ponto piscante passará a ponto aceso fixo, indicando que o motor foi ligado. Neste momento o horímetro está contando tempo trabalhado.

Ao atingir a temperatura programada, por exemplo 85°C , fechará o contato entre os bornes 2 e 3 acionando a ventilação. Ao atingir o valor mais baixo programado, por exemplo 75°C, os contatos dos bornes 2 e 3 abrem desligando a ventilação. Sempre que o motor for desligado, saindo o sinal no borne 6, a ventilação será desligada.
