foto   Temporizador T-1604
Exemplo  Temporizador Cíclico
e_mail
homepage T-1604
Tel (44) 3259-2509

foto bomba
Exemplo de timer cíclico para uma bomba d'água para produção de névoa.
O rele de saída é do tipo SPDT, um contato NA e outro NF.
A bomba está ligada aos contados NA do rele.
Na simulação na figura à esquerda, temos um tempo de contato aberto de 3 unidades de tempo e para rele fechado (bomba atuando) 4 unidades de tempo.
Veja no manual do aparelho como conectar eletricamente aos bornes.

Configuração para esse exemplo:
Base de tempo em segundos.
TEMPO1 = 3
TEMPO2 = 4
Config.T = 4
(temporizador cíclico)
Config.E = 0
Ciclos = 0

Baixe o manual na homepage do modelo T-1604 para mais informações.


foto

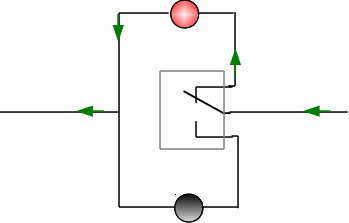

Na figura ao lado, temos o exemplo de duas cargas ligadas ao temporizador em modo cíclico.
Por exemplo, com o T-1604 podemos alternar máquinas (cargas) desde 10ms (um centésimo de segundos) até por semanas, meses, etc.
Um outro exemplo é a alternância de máquinas, a fim de se conseguir maior durabilidade de máquinas que não devem aquecer. Enquanto uma esfria a outra trabalha.
O T-1604 permite pausar e reassumir, além de abortar. Na falta de energia, reassume de onde parou.

Todos os produtos Rodelta tem 2 anos de garantia, assistência técnica permanente e suporte técnico gratuíto
