Temporizador cíclico T-1620

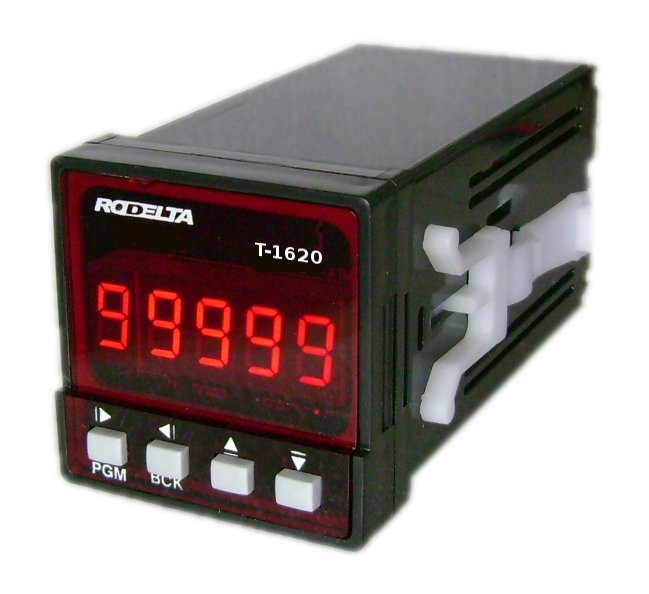

foto t-1620
Frente de painel moldura 48x48=mm

* Temporizador intervalador 2 reles de saída, digital microprocessado, qualidade industrial
* Temporização Cíclica simples ou Cíclica complementar com 2 reles SPDT (reversível).
* Tempo Morto programável entre reles.

* Programável desde 1 segundo até 99.999 minutos (69 dias) ou segundos (27,7 h), tempo de ligar e desligar quaisquer.
* Resolução mínima 1 segundo.
* Ciclos programável de 1 a 99.999 liga/desliga ou ciclos infinito .
* Mantém a programação gravada em eeprom, não perde dados com falhas.
* Religa a carga somente após sensoriar a estabilidade da linha na falta de energia.
* Reassume de onde parou após falha.
* Partida manual ou acionado pela rede (ao ligar) ou remoto (sinal externo).
* Partida remota por contato seco, tensão, transdutor NPN ou PNP.
* Controlado a cristal de quartzo ±20ppm
* Dois reles de saída até 10A resistivos @ 250V.
* Display sete segmentos led vermelho 10mm, máscara preta alto contraste. Visualização até 6m.
* Caixa frente de painel em ABS norma din 44x44x90mm moldura 48x48mm
* Caixa para frente de painel. Opcional trilho din 35mm sob consulta.

Características

Frente de painel

Trilho din 35mm

Opcional

Alimentação

127 e 220Vca


12; 24Vcc e outros

Saída 2 relés SPDT

15A resistivos @25ºC


Estado sólido 1A

Temperatura trab.

0º - 55ºC



Consumo máx.

0,95 VA



Modo de disparo

Manual / linha /remoto



Retardo/imediato

Sim/Sim



Grau de proteção

IP65 no frontal


Maior sob pedido

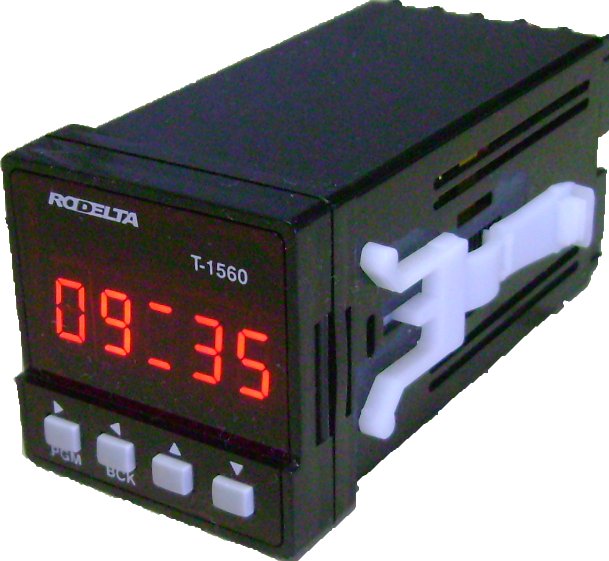

frontal em horas e minutos
Pode apresentar a temporização em horas minutos e segundos ou horas e minutos, além de somente minutos ou somente segundos.

Exemplo H:M:S. Acima temos 9 h e 35m. Quando faltar 1minuto o display mostra o tempo em segundos automaticamente.


Interface óptica isolada. O sinal remoto pode ser alternado ou contínuo. Várias faixas de tensão. O modelo standard tem faixa de 90 a 250Vcc ou ca.
O modo de atuação dos reles podem ser configurável de várias maneiras. Veja gráficos e mais informações no link abaixo.

CÓDIGO CHAVE: T-1620-VVV-T-R-N

VVV- U fonte universal de 85 a 265 Vca ou Vcc.
012, 024, 048 etc para 12V, 24V, 48V.
T - Tipo de corrente: 0 para alternada. 1 para corrente contínua.
R - Tipo reset: 0 (zero) Configurável pelo usuário.
N- tipo gabinete: 0 frente painel. 1 trilho din 35mm
Exemplo:
T-1620- U- 0 - 0 - 0.  Standard. Fonte automática 85 a 265Vca ou Vcc. Reset configurável pelo usuário. Gabinete frente painel.

T-1620-012-1-0-0  Fonte para 12V corrente contínua.




Homepage principal:
HOMEPAGE

Email clique aqui

TEL / FAX 44 259 2509

Outras informações, manual de operação :
T-1620 V.4.1 Manual .pdf

para ver esquemas elétricos:
ESQUEMAS

APLICAÇÃO:
Acionamento automático de cargas

Hidroponia, Irrigação, Umidade, etc.
Controle de climatização por borrifos d'água.
Alternar cargas por longo período até 69 dias.
Acionamento intervalado de bombas para líquidos

Todos os produtos Rodelta têm 2 anos de garantia, suporte técnico gratuito, assistência técnica permanente
